線幅カラーテーブルの設定
線幅カラーテーブルを使用した、変換パターンをご紹介いたします
書き出し側 (MKCOL.TBL)
MCの各線種、注記、寸法要素を指定した色分け、LAYER分けをして変換することができます。
カラー番号： MCのカラー番号を入力する。元図の色を有効にする場合は、「0」と設定。
LAYER名： 任意のレイヤー名を入力する。

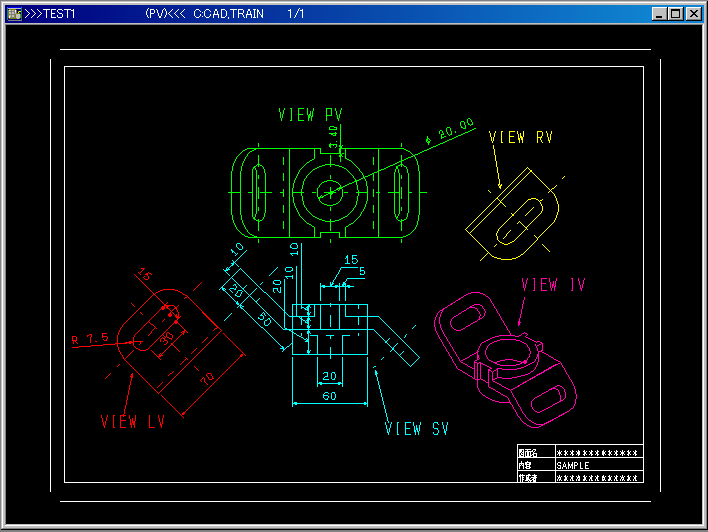

- 色分け、LAYER分けして変換
| 線種 | カラー番号 | LAYER名 |
|---|---|---|
| 実線(太) | 7(ホワイト) | SOLID_H |
| 実線(中) | 7(ホワイト) | SOLID_M |
| 実線(細) | 5(ブルー) | SOLID_L |
| 破線(中) | 3(グリーン) | DASHED_M |
| 破線(細) | 3(グリーン) | DASHED_L |
| 一点鎖線 | 2(イエロー) | CENTER |
| 二点鎖線 | 2(イエロー) | PHANTOM |
| NCライン | 1(レッド) | NCLINE |
| 破断線 | 7(ホワイト) | BLINE |
| 注記 | 6(マゼンタ) | NOTE |
| 寸法 | 4(シアン) | DIM |
|

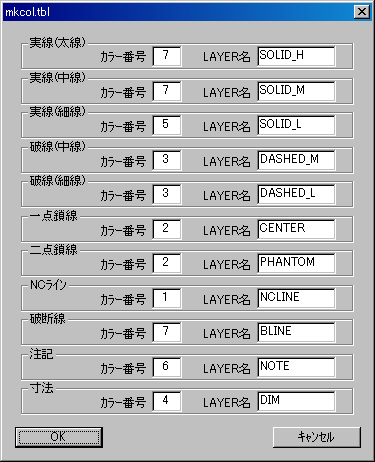

▼変換設定 <設定> |
|

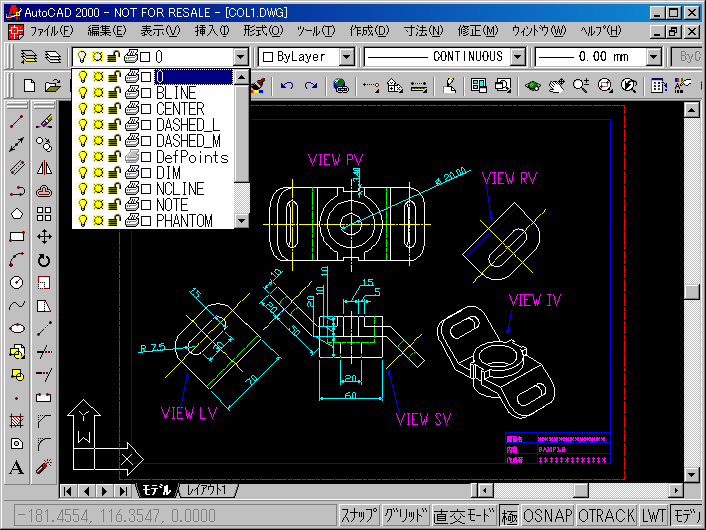

▼変換結果  図.AutoCAD図面 |
- 色は元図のまま、LAYER分けして変換
| 線種 | カラー番号 | LAYER名 |
|---|---|---|
| 実線(太) | 0 | SOLID_H |
| 実線(中) | 0 | SOLID_M |
| 実線(細) | 0 | SOLID_L |
| 破線(中) | 0 | DASHED_M |
| 破線(細) | 0 | DASHED_L |
| 一点鎖線 | 0 | CENTER |
| 二点鎖線 | 0 | PHANTOM |
| NCライン | 0 | NCLINE |
| 破断線 | 0 | BLINE |
| 注記 | 0 | NOTE |
| 寸法 | 0 | DIM |
|
▼変換設定 <設定> |
|

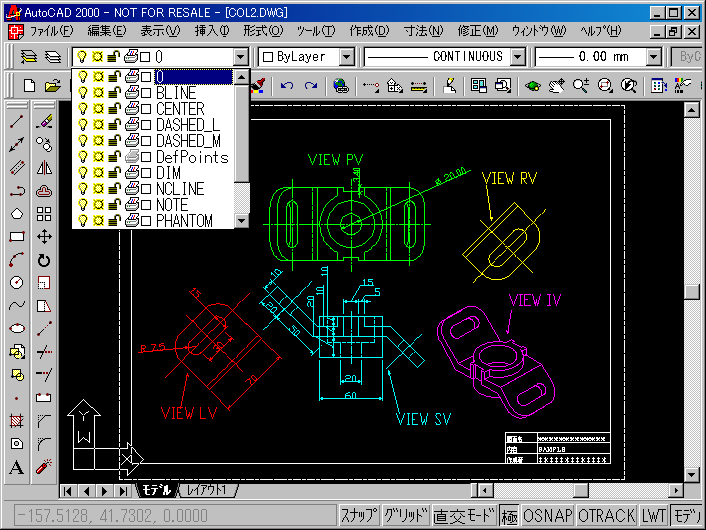

▼変換結果  図.AutoCAD図面 |
- 色分けして変換。LAYERは元図ビューに対応
| 線種 | カラー番号 | LAYER名 |
|---|---|---|
| 実線(太) | 7(ホワイト) | LAYER01 |
| 実線(中) | 7(ホワイト) | LAYER02 |
| 実線(細) | 5(ブルー) | LAYER03 |
| 破線(中) | 3(グリーン) | LAYER04 |
| 破線(細) | 3(グリーン) | LAYER05 |
| 一点鎖線 | 2(イエロー) | LAYER06 |
| 二点鎖線 | 2(イエロー) | LAYER07 |
| NCライン | 1(レッド) | LAYER08 |
| 破断線 | 7(ホワイト) | LAYER09 |
| 注記 | 6(マゼンタ) | LAYER10 |
| 寸法 | 4(シアン) | LAYER11 |
|

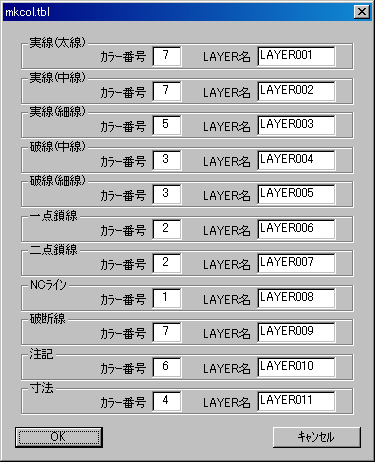

▼変換設定 <設定> |
|

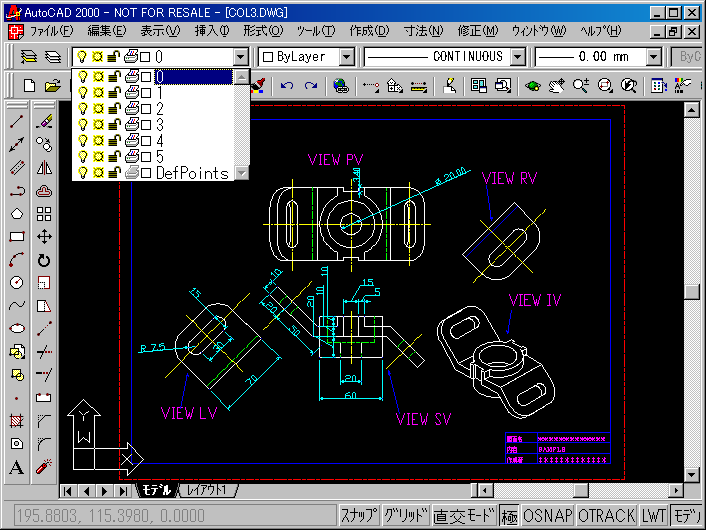

▼変換結果  図.AutoCAD図面 |
読み込み側 (GTCOL.TBL)
設定したカラー番号の要素をMCの線種(太線、中線、細線)に対応させ変換することができます。
カラー番号： MCのカラー番号を入力する。複数指定が可能。
- 要素色をMCの線種に対応させ変換
| 線種 | カラー番号 |
|---|---|
| 実線(太) | 1(レッド) |
| 実線(中) | 7(ホワイト) |
| 実線(細) | 3(グリーン)、5(ブルー) |
|

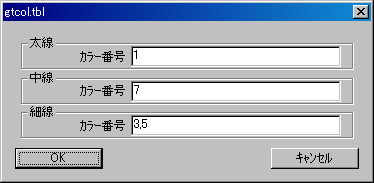

▼変換設定 <線幅カラーテーブル> <設定> |
|

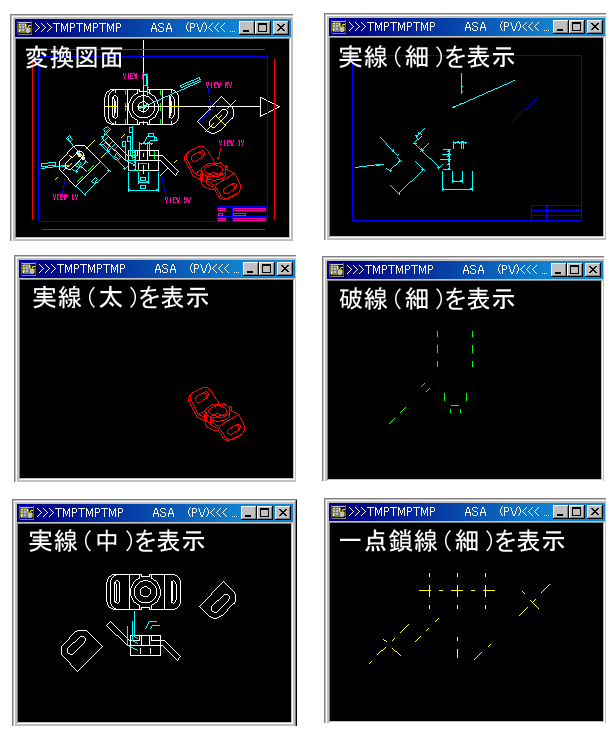

▼変換結果  図.AutoCAD図面 |
