よくあるご質問 (DXF-Cプロセッサー/DXF-NET)
自動的に図面分割してMC図面を作成する
MICRO CADAM がV2モードと混在しているため、変換時に要素数の多い図面を自動的に分割することはできますか？
DXF→MC変換では、MICRO CADAM モデルサイズの設定を参照しています。
このモデルサイズの設定値の8割を超え、
かつDXF-C，DXF-NETの設定で［BLOCK］と［寸法］を［展開］に設定した場合は自動的に図面分割されます。
設定方法

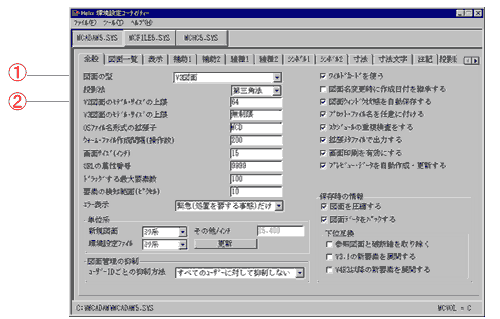

1.MICRO CADAM Helix D&D の環境設定ユーティリティを立ち上げます。
2.Helix環境設定ユーティリティーが立ち上がります。MCADAM5.SYS［全般］
MCADAM5.SYSの
［図面の型］を［単精度V2図面］または［倍精度V2図面］に、
「V2図面のモデルサイズの上限」に64以下の値を設定します。
［図面の型］が［V3図面］であっても、
「V3図面のモデルサイズの上限」が［無制限］以外の場合は図面分割されます。
＊MC3.1をお使いの場合
MC導入ドライブ\MCADAM\MCFILE3.SYSをエディターで開き、［MODE= ］の値を、1(V2.Xの単精度) または 2(V2.Xの倍精度) に、［V3SIZE= ］に64以下の値を設定します。
＊V4R1，V4R2をお使いの場合
MCADAM4.SYS［全般］で ［起動の時の図面の型］を［単精度V2図面］または［倍精度V2図面］に、［V2モデルのサイズ］に64以下の値を設定します。
＊V4R3をお使いの場合
MCADAM4.SYS［全般］で ［図面の型］を［単精度V2図面］または［倍精度V2図面］に、「V2図面のモデルサイズの上限」に64以下の値を設定します。
3.マウスで［ファイル(F)］-［保存(S)］を押した後、Helix環境設定ユーティリティーを終了します。

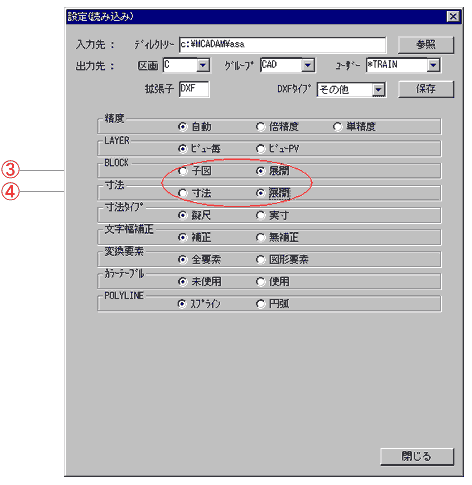

4.DXF-CまたはDXF-NETを起動し、
［BLOCK］と
［寸法］を［展開］に設定し、DXF→MC変換を行います。
