MCビュースケールの変換

DWGえもん ペーパー空間サポート を使って変換してみましょう。

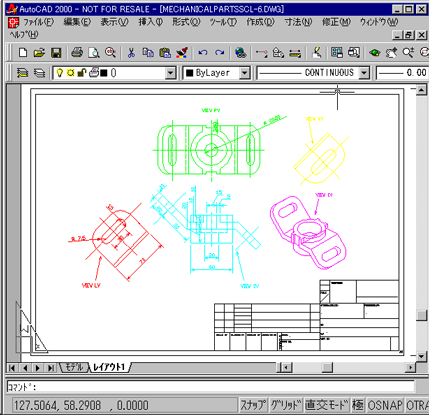

AutoCADのペーパー空間にMCビュースケールと同率のビューポート枠を作成し、 図形が配置されます。見た目も崩れず、モデルサイズも1/1となっています。 変換時に図枠のビューを指定すれば、図枠はペーパー空間にのみ作成されます。

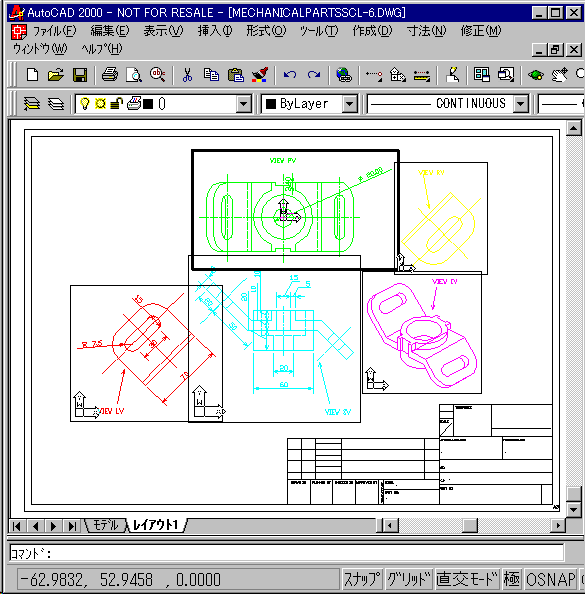

［ビューポート枠を表示した状態］ 図.ビューポートを表示した状態 MCビューをビューポートに対応させ、 各ビューポート枠内に図形が配置されます。

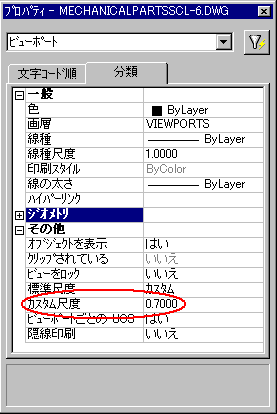

［ビューポートのプロパティ］ 図.ビューポートのプロパティ MCのビューPVと同じ0.7の尺度になっています。
