MCビュースケールの変換

下の図面を、2とおりの設定で変換してみましょう。

1.図形の相対関係が変わらないように変換する。

2.全ての図形を1/1にして変換する。

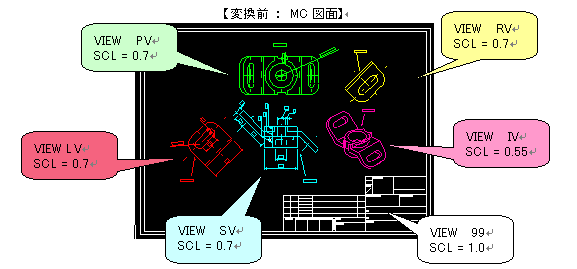

図.変換前のMC図面

1.図形の相対関係が変わらないように変換

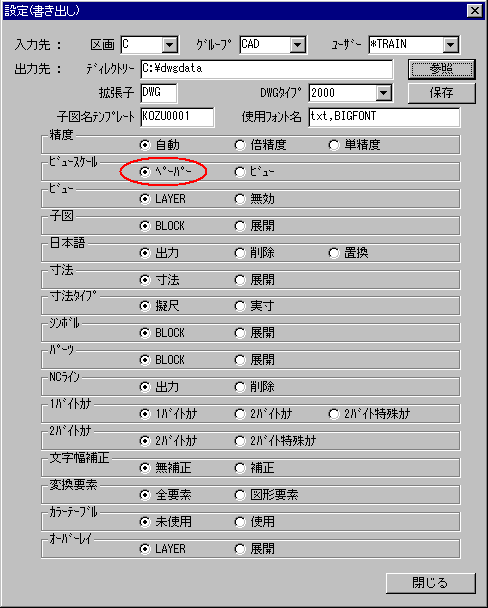

＜設定 (書き出し) ＞
ビュースケール：ペーパー

図.設定画面

【変換後 ： AutoCAD図面】

見た目がそのまま変換されます。
要素はMCビュースケール倍されています。

2.全ての図形を1/1にして変換

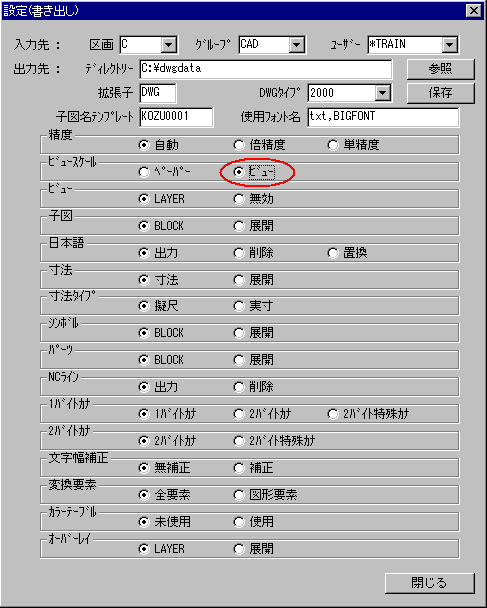

＜設定 (書き出し) ＞
ビュースケール：ビュー

図.設定画面

【変換後 : AutoCAD図面】

相対関係は崩れてしまいますが、
モデルは全て1/1で作成されます。

どちらの結果にも満足できない場合は こちら へ
