よくあるご質問 (DXF-Cプロセッサー/DXF-NET)
MC図面をDXFへ変換するとき「図面が大きすぎます」とエラーが発生
MC図面をDXFへ変換するとき「図面が大きすぎます」とエラーが発生します。
DXF-C,DXF-NETでは、起動時にMCADAM.SYSの設定を参照しています。
V3図面として変換して良い場合は、下記の手順でMICRO CADAMの設定を変更してください。
V2図面として変換したい場合は、
自動的に図面分割してMC図面を作成する をご参照ください。
変更手順
1.MICRO CADAM Helix D&D の環境設定ユーティリティを立ち上げます。

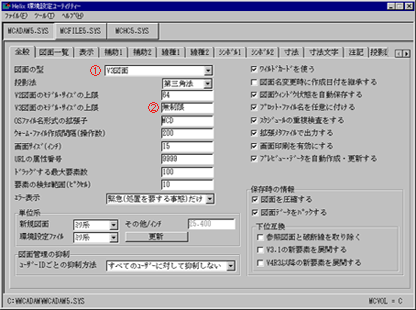

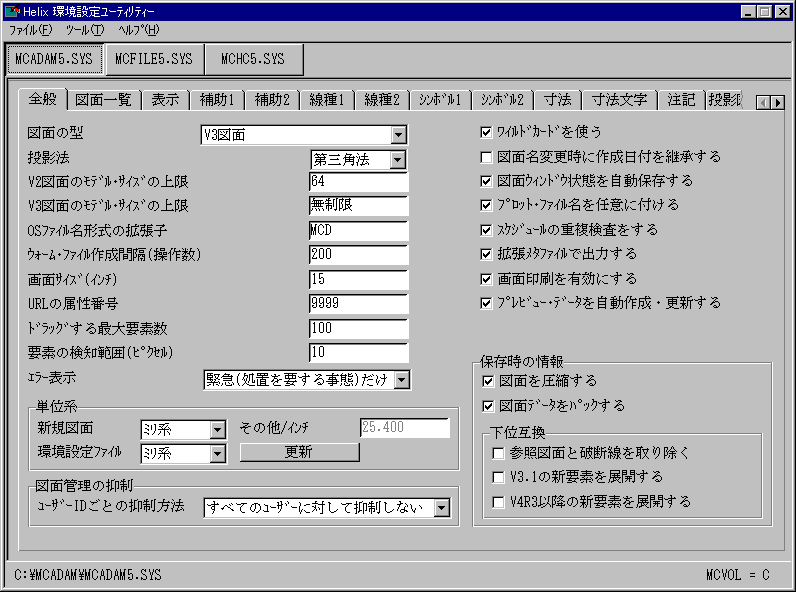

2.Helix環境設定ユーティリティーが立ち上がります。MCADAM5.SYS［全般］
 |
「図面の型」を「V3図面」に変更します。 |
 |
「V3図面のモデル･サイズの上限」を「無制限」に変更します。 |
＊MC3.1をお使いの場合
MC導入ドライブ\MCADAM\MCFILE3.SYSをエディターで開き、MODE=3,V3SIZE= とします。
＊V4R1，V4R2をお使いの場合…MCADAM4.SYS［全般］
「起動の時の図面の型」を「V3図面」に、「V3モデルのサイズ」を「無制限」に変更します。
＊V4R3をお使いの場合…MCADAM4.SYS［全般］
「図面の型」を「V3図面」に、「V3図面のモデル･サイズの上限」を「無制限」に変更します。

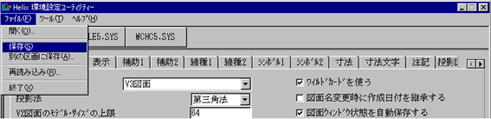

3.マウスで［ファイル(F)］-［保存(S)］を押し、DXF-Cプロセッサーを再起動します。
